我公司生產(chǎn)凝汽器管道清洗海綿橡膠球具體高溫度和高耐磨性條件

根據(jù)凝汽器管道清洗海綿橡膠球的生產(chǎn)要求，其高溫耐受性和耐磨性需滿足以下技術(shù)規(guī)范：

一、凝汽器管道清洗海綿橡膠球高溫耐受性指標(biāo)

適用水溫上限：膠球需在140℃高溫冷卻水中保持結(jié)構(gòu)穩(wěn)定性，長期運(yùn)行不老化、不分解；老化系數(shù)應(yīng)≥0.8，確保高溫下物理性能不衰減。

熱變形控制：在5℃–45℃水溫范圍內(nèi)，濕態(tài)球徑漲幅需≤0.5mm；140℃工況下連續(xù)運(yùn)行24小時(shí)，膠球密度、彈性等核心參數(shù)應(yīng)無劣化。

二、凝汽器管道清洗海綿橡膠球耐磨性關(guān)鍵參數(shù)

材料力學(xué)性能：

扯斷強(qiáng)度≥16MPa/cm2，扯斷伸長率≥550%，保障膠球在高速循環(huán)中抗撕裂；

永久變形率≤10%，避免反復(fù)擠壓導(dǎo)致塑性變形。

使用壽命：在24小時(shí)連續(xù)運(yùn)行條件下，膠球需維持4–6周有效清洗周期，性能無顯著衰減。

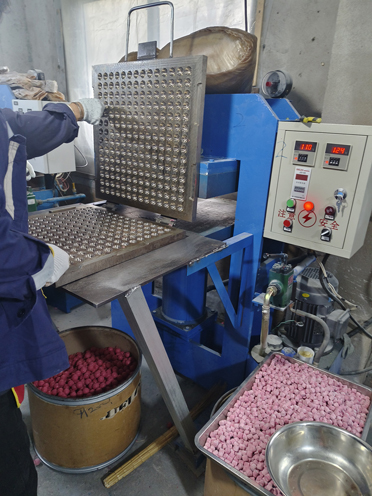

三、凝汽器管道清洗海綿橡膠球生產(chǎn)工藝要求

氣孔均勻性：海綿結(jié)構(gòu)需孔間連通、發(fā)孔均勻，吸水后濕態(tài)比重嚴(yán)格控制在1.00–1.15g/cm3，確保水室懸浮均勻性；

缺陷控制：孔眼缺膠寬度≤2mm、深度≤2mm，表面無光滑表皮，避免局部磨損加劇。

注：針對(duì)特殊工況（如海水冷卻、高硬度水垢），建議添加耐磨填料提升壽命；出廠前需模擬140℃/30bar環(huán)境進(jìn)行加壓熱老化驗(yàn)證。

四、凝汽器清洗海綿橡膠剝皮球尺寸適配建議

初始濕態(tài)直徑需大于冷卻管內(nèi)徑1–2mm（以小規(guī)格管道為基準(zhǔn)），高溫工況下需預(yù)留0.5mm膨脹余量。
